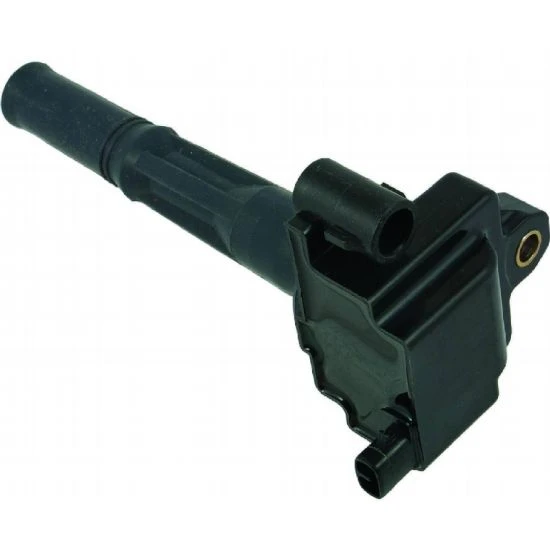

Ignition Coil 9091902213 ialah komponen penukaran kuasa yang penting untuk sistem pencucuhan enjin petrol automotif, yang ditugaskan untuk menukar voltan rendah 12V kenderaan kepada percikan-voltan tinggi yang kuat yang menyalakan udara-campuran bahan api dalam silinder enjin. Dipasang pada kepala silinder enjin, gegelung pencucuh ini bekerjasama dengan palam pencucuh, unit kawalan enjin (ECU) dan modul pencucuhan untuk memastikan pembakaran bahan api yang lengkap, operasi enjin yang lancar dan kecekapan bahan api yang optimum. Sebagai bahagian gantian OEM ketepatan, gegelung pencucuh 9091902213 ditentukur dengan sempurna untuk rangkaian Toyota dan model jenama mewah, memberikan prestasi yang konsisten untuk keperluan pembaikan dan penggantian selepas pasaran.
Ciri-ciri Utama
Direka kejuruteraan mengikut spesifikasi peralatan asal yang ketat, Ignition Coil 9091902213 ialah penyelesaian-dan-palam tanpa pengubahsuaian pendawaian, penggerudian atau penyesuai tambahan diperlukan. Ia selaras dengan sempurna dengan titik pelekap kilang dan antara muka elektrik, menghapuskan ralat pemasangan dan memastikan proses pemasangan-yang tidak menyusahkan.
Mengguna pakai-belitan dawai kuprum enamel berketumpatan tinggi dan-teras keluli silikon kebolehtelapan tinggi, memberikan voltan keluaran berkadar stabil Lebih daripada atau sama dengan 34,000V. Ini menjana percikan yang kuat dan konsisten walaupun dalam keadaan operasi yang melampau seperti permulaan suhu rendah-dan pemanduan muatan tinggi-, dengan berkesan menghalang enjin salah nyala dan pembakaran tidak lengkap.
Perumah luar diperbuat daripada plastik kejuruteraan PBT-kekuatan tinggi-tinggi, mampu menahan suhu tinggi berterusan sehingga 195 darjah dalam petak enjin, dengan ciri anti-penuaan, minyak-dan anti-yang sangat baik. Menara voltan tinggi-dalaman menampilkan-penebat seramik ketulenan tinggi, menghalang-kebocoran voltan tinggi dan memastikan operasi-panjang yang stabil.
Menggunakan teknologi pengkapsulan resin epoksi vakum untuk-penebat tertutup penuh, mencapai penarafan kalis habuk dan kalis air IP6K9K. Ia mengasingkan komponen dalaman dengan berkesan daripada minyak enjin, penyejuk, habuk dan lembapan, sambil-dibina dalam litar perlindungan voltan lampau dan arus lampau melindungi ECU dan modul pencucuhan kenderaan daripada kerosakan elektrik.
Dihasilkan dengan mematuhi sistem pengurusan kualiti automotif IATF16949, setiap Ignition Coil 9091902213 menjalani ujian yang ketat termasuk-voltan tahan tinggi, rintangan penebat, kitaran suhu dan ujian ketahanan 58,000+, memastikan 100% hayat perkhidmatan melebihi 0 kilometer dan kadar lulus kilang 100%.
Spesifikasi Teknikal
|
item |
Spesifikasi |
|
Model Produk |
Gegelung Pencucuhan 9091902213 |
|
Dimensi Produk |
89.7MM67.5MM61.8MM |
|
Model Penggantian |
90919-02258, 90919-C2006, 90919-02266 |
|
Sistem Berkenaan |
Sistem penyalaan enjin petrol automotif |
|
Voltan Masukan |
12V DC |
|
Voltan Keluaran Ternilai |
Lebih besar daripada atau sama dengan 34,000V |
|
Suhu Operasi |
-45 darjah ~ +195 darjah |
|
Bahan Perumahan |
Plastik kejuruteraan PBT-kekuatan tinggi-tahan tinggi |
|
Bahan Penebat |
Seramik-ketulenan tinggi + enkapsulasi resin epoksi |
|
Jenis Pemasangan |
Bolt-pada pemasangan tetap (1 bolt) |
|
Jenis Penyambung |
Penyambung automotif kalis air 2PIN |
Komposisi Struktur
Perhimpunan Penukaran Elektromagnet Teras
Bahagian fungsi teras bagi Gegelung Pencucuh 9091902213, terdiri daripada-teras besi kepingan keluli silikon kebolehtelapan tinggi dan-dua lapis wayar tembaga enamel belitan primer dan sekunder. Pemasangan ini membolehkan penukaran voltan rendah-ke-tinggi yang cekap dan penghantaran tenaga yang stabil, jaminan asas untuk menjana percikan pencucuhan yang boleh dipercayai.
01
-Penyambung Elektrik Voltan Rendah
Penyambung plastik kalis air bersepadu 2PIN yang dipasang di sisi-dengan-pengikat snap dan pin bersalut emas-anti longgar. Ia memastikan sambungan selamat dengan abah-abah pendawaian pencucuhan kenderaan dan ECU, mengelakkan sentuhan yang lemah disebabkan oleh-getaran frekuensi tinggi enjin dan kakisan elektrik.
02
Menara Keluaran-Voltan Tinggi
Menara voltan tinggi-seramik yang dipasang atas-dengan cincin pengedap getah kalis suhu tinggi-, dipadankan terus dengan palam pencucuh. Ia mempunyai penebat ultra-tinggi dan rintangan kerosakan, memastikan-elektrik voltan tinggi dihantar dengan tepat ke elektrod palam pencucuh tanpa kebocoran.
03
Pendakap Pemasangan Bersepadu
Satu-pendakap pelekap komposit plastik dengan lubang berulir ketepatan, padan dengan sempurna dengan titik pelekap kepala silinder enjin. Dilengkapi dengan gasket getah anti-getaran, ia mengurangkan kesan getaran enjin pada struktur dalaman produk dan mengelakkan kerosakan komponen.
04
Penuh-Perumahan Perlindungan Tertutup
Sekeping-perumah PBT tahan haba-yang membungkus sepenuhnya pemasangan elektromagnet dalaman, digabungkan dengan pengkapsulan resin epoksi vakum untuk membentuk struktur yang tertutup sepenuhnya. Ia berkesan mengasingkan persekitaran petak enjin yang keras dan memanjangkan hayat perkhidmatan produk dengan ketara.
05
Model Kenderaan Serasi
· Toyota: Corolla (2013-2019), Camry (2010-2015), RAV4 (2010-2016), Highlander (2010-2015), Prado (2010-2017), Venza (2009-2015), Sienna (2012-2018)
· Lexus: ES300h (2010-2015), RX350 (2010-2016), IS250 (2010-2016), NX200t (2014-2020), CT200h (2012-2019)
· Scion: tC (2012-2016), iM (2015-2016)
· Mazda: Scion iA (2016-2017)
Nota Pemasangan dan Penggunaan
· Sebelum memasang Ignition Coil 9091902213, cabut terminal bateri negatif kenderaan dan tunggu 3-5 minit untuk menyahcas sisa elektrik dalam sistem pencucuhan, mengelakkan litar pintas dan kerosakan pada komponen elektrik yang sensitif.
· Pastikan enjin disejukkan sepenuhnya (di bawah 40 darjah ) sebelum pemasangan untuk mengelakkan melecur dan mengelakkan ubah bentuk haba bahagian plastik dan getah gegelung disebabkan oleh suhu yang tinggi.
· Bersihkan permukaan pelekap kepala silinder enjin dan port pemasangan palam pencucuh dengan teliti, keluarkan minyak, habuk, deposit karbon dan bahan cemar lain untuk memastikan pengedap yang ketat antara produk dan palam pencucuh, dan mengelakkan kebocoran percikan dan sentuhan yang lemah.
· Semasa memasang, selaraskan produk secara menegak dengan palam pencucuh dan lubang pelekap, tekan dengan kuat sehingga pendakap pelekap dipasang sepenuhnya pada kepala silinder, kemudian ketatkan bolt pelekap pada tork yang ditentukan (9.5-11.5 N·m) untuk mengelakkan longgar disebabkan oleh getaran enjin.
· Selepas pemasangan, sambungkan semula terminal bateri negatif, hidupkan enjin dan periksa keadaan tidak normal seperti misfire, ketidakstabilan melahu dan lampu kerosakan sistem pencucuhan yang menyala. Lakukan pandu uji pada kelajuan melahu, sederhana dan tinggi untuk mengesahkan produk beroperasi secara normal.
· Jika berbilang silinder mengalami kegagalan pencucuhan, adalah disyorkan untuk menggantikan gegelung pencucuh sebagai satu set untuk memastikan prestasi pencucuhan yang konsisten merentas semua silinder, mengelakkan output kuasa enjin tidak sekata dan memanjangkan hayat perkhidmatan palam pencucuh dan komponen pencucuh yang lain.
Pembungkusan, Penyimpanan, Pengendalian dan Pengangkutan
Ignition Coil 9091902213 dibungkus secara individu dalam-beg plastik bermeterai anti-statik, dengan-menyerap lapisan buih EPE di dalam karton beralun keras untuk mengelakkan perlanggaran, penyemperitan dan kerosakan calar dengan berkesan semasa pengangkutan. Karton luar ditandakan dengan jelas dengan model produk, kuantiti, berat bersih/kasar dan anti-kejutan, kalis-lembapan,-tinggi dan tanda rapuh profesional untuk penyimpanan dan pengurusan pengangkutan yang mudah.
Penyimpanan
Simpan produk dalam pembungkusan asalnya di dalam gudang yang bersih, kering,{0}}berventilasi baik dengan suhu -5 darjah ~ 45 darjah dan kelembapan relatif Kurang daripada atau sama dengan 70%. Elakkan cahaya matahari langsung, pembakar suhu tinggi, kelembapan, pencemaran minyak dan sinaran elektromagnet yang kuat; produk mempunyai jangka hayat selama 36 bulan di bawah keadaan penyimpanan biasa.
Pengendalian
Kendalikan produk dengan berhati-hati semasa operasi manual, elakkan perlanggaran ganas, jatuh dan penyemperitan berat; jangan tarik penyambung elektrik dan menara voltan tinggi-dengan kuat untuk mengelakkan kerosakan pada pendawaian dalaman, struktur penebat dan pin penyambung.
Pengangkutan
Produk boleh diangkut melalui jalan raya, laut, udara dan mod lain. Semasa pengangkutan, pastikan pembungkusan itu utuh dan tidak rosak, elakkan pendedahan kepada hujan, salji, suhu tinggi dan cahaya matahari yang kuat; pasangkan karton dengan kuat di dalam kenderaan pengangkutan untuk mengelakkan penyemperitan gelongsor, perlanggaran dan susun semasa transit.
